道闸施工接线图

  • 发布时间:2020-03-29
  • 发布者: 徐彩云
  • 来源: 原创
  • 阅读量:





岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程_ …

岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程… 》 打开道闸控制箱,看到控制板.上面应该都有标注.遥控器一般有5根线:电源正,电源负,升,降,停.手动开关一般有3个键:升,降,停.首先在道闸控制板上找到遥控器的电源,正极一般标注为VCC或者12V+,负极标注为GND或者12V-,接好.然后在道闸控制板上找到升降停信号,一般标注为升(UP,OPEN),降(DOWN,CLOSE),停(STOP).将遥控器和手动按钮分别接在对应的三个端子上.另外,手动按钮应该还有一个共用负极,将此接至GND上即可.

道闸控制器连接图_ …… 》 ● 根据所选用闸机左右向及安装现场实际情况,确定道闸主机的安装位置.对非混凝土地基或道闸主机安装有斜坡的情况,建议砌混凝土地基,并应确保地基与基础结合牢固,道闸主机机身与水平面垂直度小于1°.● 根据控制室或岗亭的位置,依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管(建议电源线和控制线分别穿在不同的线管中).● 在道闸主机安装位置安装膨胀螺钉(根据清单实际配备的配件确定),将道闸主机固定牢固后,方可使用.● 用手要把将闸杆摇到水平位置,确定闸杆端部叉杆的安装位置,并用螺丝将叉杆固定牢固(无叉杆情况无需安装).

道闸需要外接开关哪些线怎么连的?_ …… 》 手按开关上开、关、停三个按扭,道闸控制板上有开、关、停、接地(GND),引条四芯的线(可用网线),分别接对接开、关、停,手按开关的接地端都接一起再对接到道闸上的接地(GND),深圳市乐地停车场生产厂家,道闸、停车场系统、车牌识别系统

道闸如何接线? …… 》 一,定位:在心中确定它的安装位置,可能的话在现场画下来;二,布线:位置定下来后,就找电源位置及手动控制道闸的位置,这二个位置到道闸的距离选择方便施工的路线,开始挖线槽埋线管,把线穿到管里面,最好是多留一二根备用线,如需4芯可用5芯或6芯;三,埋地感线圈:如果需要自动落杆,那么就需要以道闸杆降下来的位置为中心切一个2米乘0.8米的长方形线槽,把地感线埋到里面去.四,安装:把道闸固定了,把线接好,再量一下路口多宽,裁差不多长的道闸杆装上去,手动把杆摇下来试一下;通电调试;五,调试完毕后把挖过的线槽用水泥封起来!

智能道闸系统怎么接线?_ …… 》 1. 多芯电缆要先在每芯电线上用号码管标记芯号,并记录芯号与颜色的对应,这是电缆另一头接线的依据.2. 接线时切勿将导线的铜芯直接拧在接线端子上,这样时间长了容易脱落,且开叉的铜芯会降低信号传输质量及造成短路.应该在每根导线的端头用专用压线钳压制金属接管,然后将金属接管拧在接线端子上. 3. 接线完成后要彻底清理剪下的线头等杂物,尤其是裸露的铜芯线头,以免通电时造成短路损坏设备. 4. 捆扎整理与接线端子连接的引线,信号线与信号线归类,电源线与电源线归类,以免互相干扰.这些是我们单位之前做大手智能道闸系统时所了解到的.

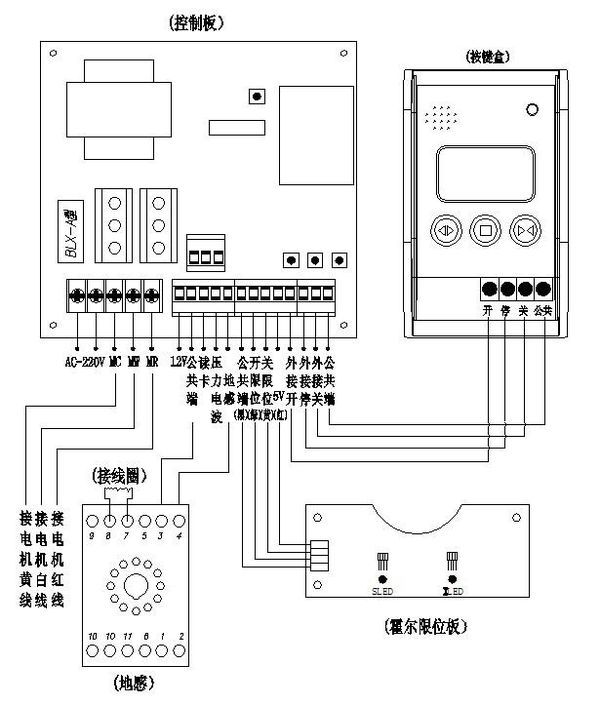

道闸电路板怎么接线_ …… 》 这东西不同品牌也不一样啊,找了个系统接线图和接线说明供参考.常见电闸控制板说明:强电:电源/红绿灯/电机/保护开关接口 POWER 220V N---交流220V输入 Motor com---电机绕组公共端白线 POWER 220V L---交流220V输入 Motor open--...

捷顺道闸接线图_ …… 》 1. 485接口对485接口 总线控制器上的485接口为水晶头接插件,其压线按照标准压线顺序压.道闸机上的485+接兰色组(兰色+绿白),485-接绿色组(绿+兰白) 将网线的橙色组线作为接地线与各个设备的485通讯的地连接.2. 设备上的读卡...

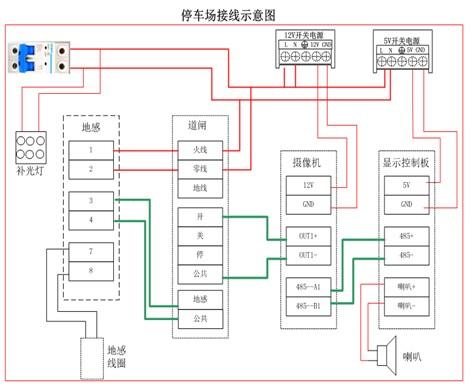

道闸系统的接线图有吗?_ …… 》 地感线圈要安装在闸杆下面,车辆进场刷蓝牙卡片.一般的线都要与停车场控制板连接.

道闸如何安装与接线? …… 》 一.安装说明● 打开包装箱,按配件清单清点相关随机零配件.● 根据所选用闸机左右向及安装现场实际情况,确定道闸主机的安装位置.对非混凝土地基或道闸主机安装有斜坡的情况,建议砌混凝土地基,并应确保地基与基础结合牢固,道闸主...

智能道闸手动开关怎么接线,刷卡感应器怎么接线?_ …… 》 箱子里都有图的.仔细找找.欢迎追问谢谢采纳您的认同是我最大的动力...
