路由器VLAN配置及回指路由

时间:2020-05-10 作者: 原创 阅读:

一、组网需求

     某企业单位内网用户多,不同的部门为方便网络管理,配置不同的网段IP,同时为了避免广播风暴及网络攻击的波及范围,在核心3层交换机上划分多个vlan,作为每个vlan的网关。

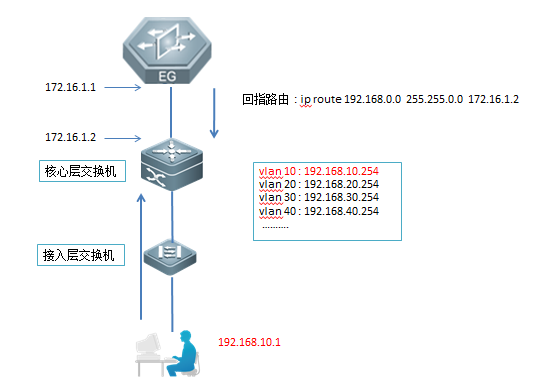

二、组网拓扑

            岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程

三、配置要点

            本用例以1EG1台核心交换机和1 台接入交换机为例说明配置过程。要点如下:

            1、配置EG的内网接口IP,以及去往内网的回指路由。

                 注意:设备在运行的情况,如果要修改内网口IP地址,不建议通过快速配置对内网接口IP地址做修改,避免其它误操作导致之前已经选定并配置好的流控方案丢失。

            2、核心交换机的配置如下:

                        a、在核心交换机配置3 VLAN,配置下连接入交换机的端口为trunk 口;

                        b、在核心交换机配置3 SVI 口,分别作为3 VLAN 对应IP 子网的网关接口,配置对应的IP 地址;

                        c、配置去往互联网的默认路由;

            4、分别在3 台接入交换机创建VLAN,为各VLAN 分配Access 口,指定上连核心交换机的trunk 口。

四、配置步骤

          1、出口EG的配置:

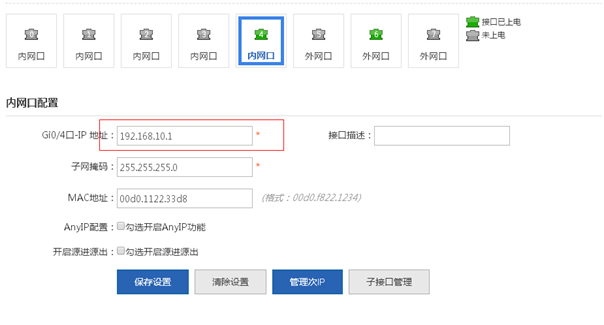

1、点击网络配置---->接口基本设置 ,设置内网接口的IP地址(设备在运行的情况,如果要修改内网口IP地址,不建议通过快速配置对内网接口IP地址做修改,避免其它误操作导致之前已经选定并配置好的流控方案丢失)。

岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程

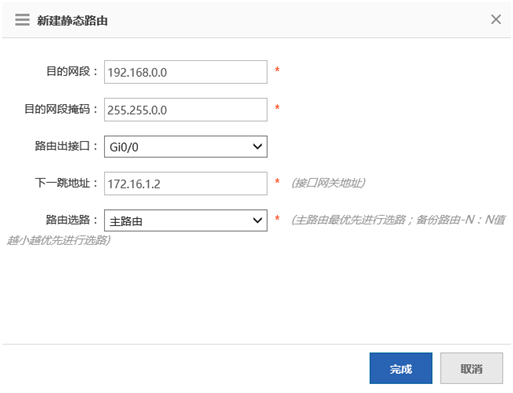

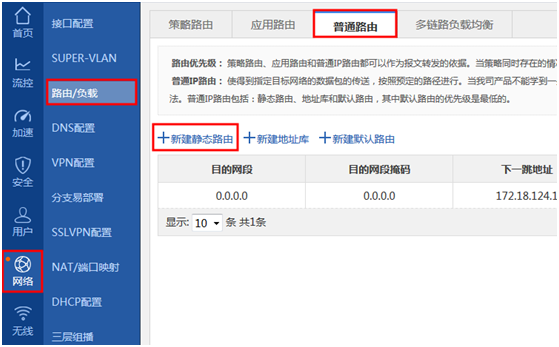

2、在网络配置---->路由/负载----->普通路由添加去往内网的回指路由,如下图所示: 岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程

           岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程



            从网络拓扑中可以看出,内网是有多个网段地址,都是属于192.168.x.x网段的地址,那我们就可以汇总成192.168.0.0/16

            以上web操在命令行下生成的命令如下:

            Ruijie>enable

            Ruijie#conf

            Enter configuration commands, one per line.  End with CNTL/Z.

            Ruijie(config)#interface gigabitEthernet 0/0

            Ruijie(config-if-GigabitEthernet 0/0)#ip address 172.16.1.1 255.255.255.0

            Ruijie(config-if-GigabitEthernet 0/0)#exit

            Ruijie(config)#ip route  192.168.0.0  255.255.0.0  172.16.1.2         ------->配置去往内网的回指汇总路由

            Ruijie(config-if)# end      ------>退出到特权模式

            Ruijie#write             ------>确认配置正确,保存配置



       核心交换机的配置:

注意:配置之前建议使用 Ruijie#show interface status查看接口名称,常用接口名称有FastEthernet(百兆)、GigabitEthernet(千兆)和TenGigabitEthernet(万兆),以下配置千兆接口为例。



Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#vlan 10     ------>创建VLAN 10

Ruijie(config-vlan)#vlan 20     ------>  创建VLAN 20

Ruijie(config-vlan)#vlan 30       ------>创建VLAN 30

Ruijie(config-vlan)#exit

Ruijie(config)#interface  GigabitEthernet 0/1          ------>该端口连接EG的内网接口

Ruijie(config-if)#ip address 172.16.1.2 255.255.255.0      ------>配置与EG内网接口同网段的IP地址

Ruijie(config)#interface range GigabitEthernet 0/2-4       ------>配置该端口Gi 0/2Gi0/3Gi0/4 都为trunk 口,这些端口连接下连的接入层交换机

Ruijie(config-if-range)#switchport mode trunk

Ruijie(config-if-range)#exit

Ruijie(config)#interface vlan 10      ------>创建SVI 10

Ruijie(config-if)#ip address 192.168.10.254 255.255.255.0      ------>配置vlan 10的网关地址

Ruijie(config-if)#interface vlan 20      ------> 创建SVI 20

Ruijie(config-if)#ip address 192.168.20.254 255.255.255.0       ------> 配置vlan 20的网关地址

Ruijie(config-if)#interface vlan 30        ------>创建SVI 30

Ruijie(config-if)#ip address 192.168.30.254 255.255.255.0      ------> 配置vlan 20的网关地址

Ruijie(config)#ip route  0.0.0.0  0.0.0.0  172.16.1.1                  ------>配置去往互联网的默认路由

Ruijie(config-if)# end      ------>退出到特权模式

Ruijie#write             ------>确认配置正确,保存配置



            接入交换机Switch A上的配置:

Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#vlan 10

Ruijie(config-vlan)#vlan 20

Ruijie(config-vlan)#exit

Ruijie(config)#interface range GigabitEthernet 0/2-12

Ruijie(config-if)#switchport access vlan 10  ------>将端口Gi0/2-12 分配给VLAN 10

Ruijie(config-if)#interface range GigabitEthernet 0/13-24

Ruijie(config-if)#switchport access vlan 20     ------> 将端口Gi0/13-24 分配给VLAN 20

Ruijie(config-if)#exit

Ruijie(config)#interface GigabitEthernet 0/1

Ruijie(config-if)#switchport mode trunk        ------> 指定上连核心交换机的trunk

Ruijie(config-if)#switchport mode ACC       ------> 指定上连电脑的ACC

Ruijie(config-if)# end              ------>退出到特权模式

Ruijie#write         ------> 确认配置正确,保存配置



五、配置验证:

            1、出口EG的配置检查:

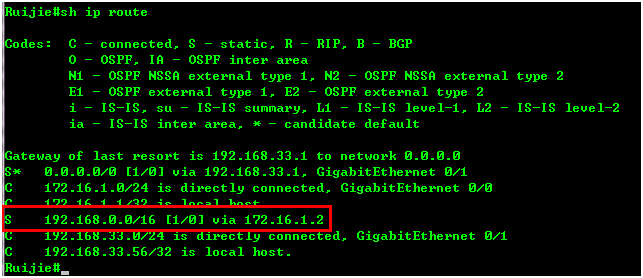

            Ruijie#模式下show ip route   ,能看到一条标号为S的静态路由

            岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程



            2、核心交换机配置检查

            通过show vlan   show  interface  switchport查看vlan 信息,包括vlan id、名称、状态、包括的端口。



六、注意问题

1)配置静态路由的下一跳有2种表现形式(下一跳ip地址和本地出接口),若配置为本地出接口,则认为该静态路由为直连路由,在以太网链路,需要解析每个目的地址的arp信息,若在网络出口配置默认路由,下一跳为本地出接口,则会有大量的arp解析,占用大量的arp表,若对方关闭arp代理功能,甚至导致网络不通。若配置为下一跳ip地址,则为普通的递归路由;

2)建议在以太网链路,配置静态路由的时候,配置为下一跳的ip地址,若是在网络出口配置默认路由,切勿配置为本地出接口,正确配置如下:

Ruijie(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.2   // 目的地址是192.168.2.0/24的数据包,转发给192.168.3.2
